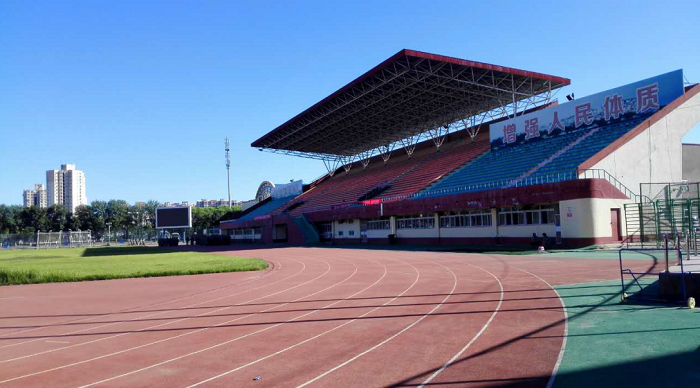

順義區體育中心位于北京市順義區光明南街,占地約89000平方米,是順義區大型綜合性體育場館。體育中心場地設施在北京郊區堪稱一流,內有看臺、田徑場、草坪足球場、體育場、游泳館、訓練館以及食堂、公寓等一應設施。其中體育場是國家標準體育場,標準400米跑道,長171.92米,寬92.52米,中心邀請到信達電通為體育場進行專業的夜景照明設計。
燈光設計一方面要提高體育場照明的設計質量,保證體育場場周照明符合使用功能的要求,做到安全適應、技術先進、經濟合理、節約能源。另一方面,燈光光源要具有適宜的色溫,良好的顯色性,高光效,長壽命,光性穩定等特性。所以信達照明更多的將設計重點側重在了燈具的選型中。

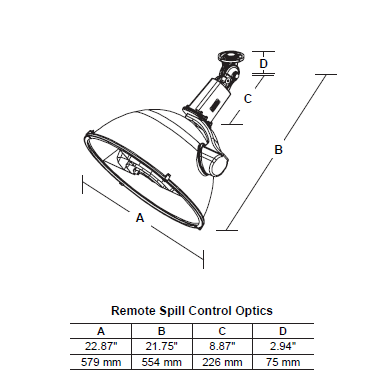

燈具選用美國哈勃的金鹵燈,可發出窄光束和中光束,燈具帶內置防眩光附件和外置截光附件,燈具外帶萬向軸安裝附件,可任意方向調角度,適合室外場地的大型照明。
燈桿可選用上圖的攀爬式燈桿,高度27米,可裝16個光束金鹵燈,滿足全運動場的亮度需求。因高度問題,燈桿頂部特裝置避雷針,底部門孔內設置接地螺栓,燈桿從2.5米高度處至頂部設置有爬梯,方便裝燈和維護。

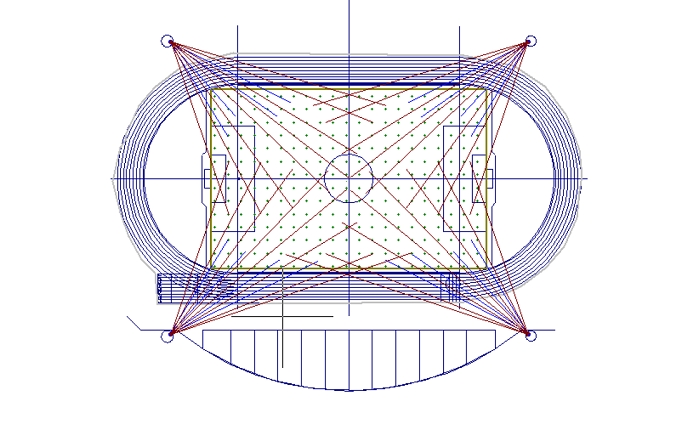

/燈具坐桿位置/
如圖布置坐桿,四根坐桿的燈光可輻射全場。選用1500瓦金鹵燈具進行照明設計,并通過燈具的開關來實現球場專業訓練、娛樂模式等照明場景的切換。

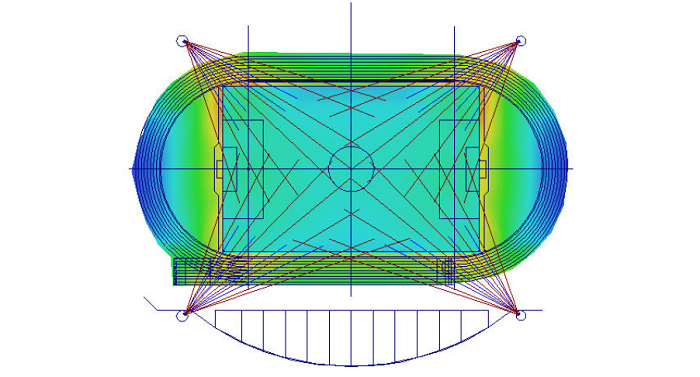

/照明亮度圖/

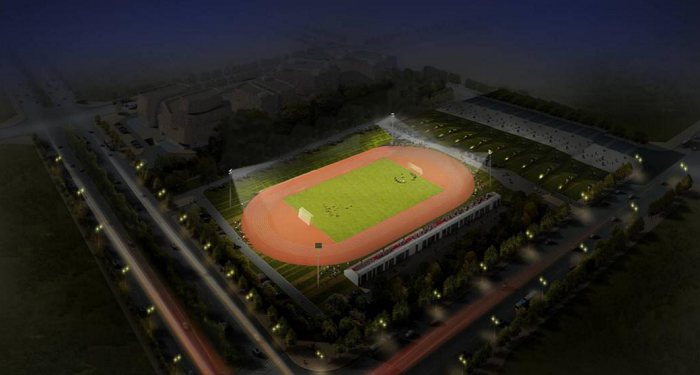

專業訓練模式,體育場燈光全開。

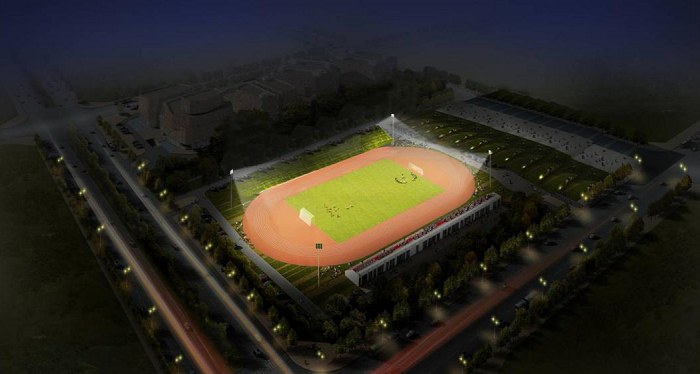

娛樂模式,關閉窄光束金鹵燈,保留基礎照明和部分功能性照明。

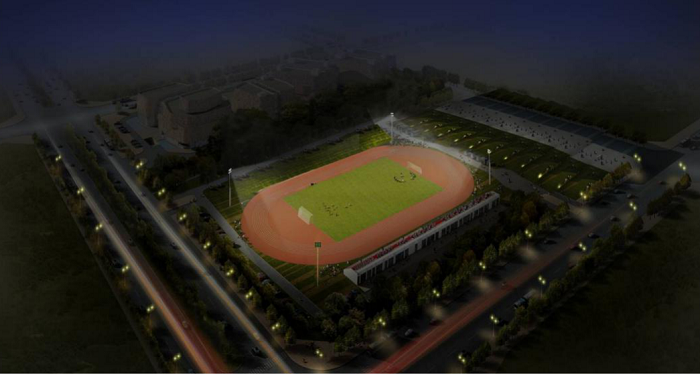

清掃模式,每個燈桿保留四個中光束金鹵燈,滿足基礎照明即可。
