項目導讀：

        大昭寺夜景亮化項目采用“鼎立慧聯”智慧照明控制系統，實現對大昭寺、八廓街、商業街以及寺前廣場的統一管控。同時“鼎立慧聯”實現遠程方案修改和下發、自動監測和報警、數據采集和反饋等一系列智能運管功能，助益于智慧城市，大昭寺的夜景照明全過程服務也是西藏地區首例控制系統基于智能云平臺的亮化項目，開啟西藏地區智慧城市先河。

        設計單位：清華大學建筑學院

        工程單位：北京良業環境技術有限公司

        控制系統單位：北京信達電通科技發展有限公司

        本項目全過程咨詢服務包含如下板塊：項目策劃、規劃設計、工程公司平臺、照明產品及設備平臺、智能控制管理系統搭建、施工安裝指導與管理、調試控制指導、協助驗收、運營維護、宣導推介。

        項目介紹：

        在拉薩市中心，坐落著一座千年古剎——大昭寺，這里，是千里朝圣者們的終點。大昭寺始建于唐貞觀年間，是藏王松贊干布為紀念尼泊爾尺尊公主入藏而建，在此后的1300多年，大昭寺不斷增制擴建，形成了如今占地二萬五千平方米的龐大規模。大昭寺融合了藏、唐、尼泊爾、印度的建筑風格，是西藏地區最古老的一座漢藏結合木結構建筑，也是藏式宗教建筑的千古典范。陽光照耀下，整座殿宇的鎏金頂金光四射，雄偉壯觀。

        大昭寺滿是歲月和朝圣者的痕跡。走上佛地八廓街，放眼是虔誠的信徒，搖動轉經筒，點亮酥油燈，叩長頭匍匐朝拜。大昭寺在藏傳佛教中擁有至高無上的地位，以其千年的人文歷史和圣潔的佛教氣息吸引著世界的目光。2000年，大昭寺作為布達拉宮的擴展項目被列為世界文化遺產，大昭寺儼然成為西藏一大勝地。

為改善大昭寺區域照明現狀，打造符合西藏文化特色的夜景形象，同時迎接一年一度雪頓節，西藏市委政府開展大昭寺整體亮化提升項目。項目輻射大昭寺、八廓街、寺前廣場以及商業街一帶，由信達科技提供全過程咨詢服務和照明智控系統，清華大學建筑學院提供設計，良業照明進行施工。

大昭寺照明現狀調研

在對大昭寺區域整體的照明現狀調研中發現夜景照明存在以下幾個問題：

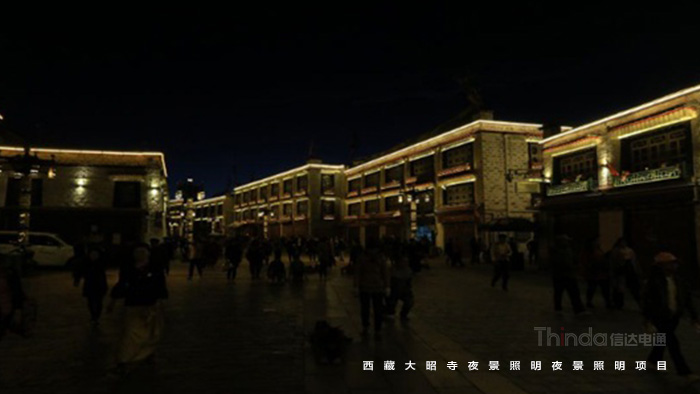

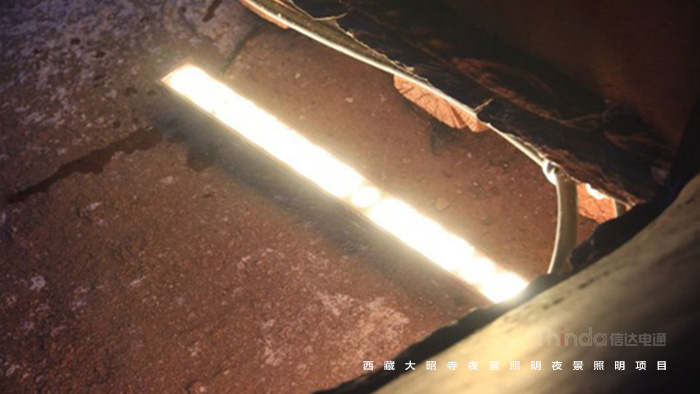

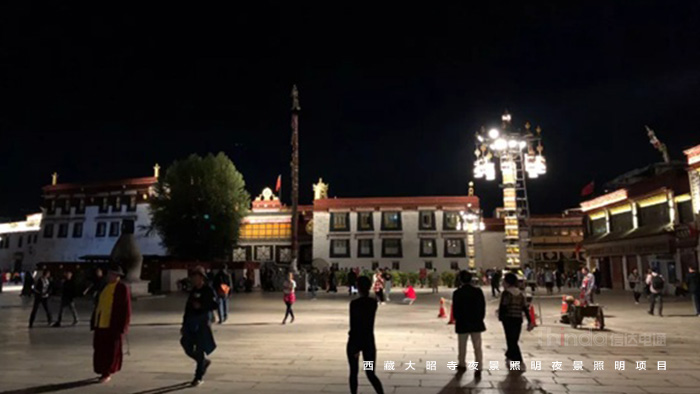

照明亮度關系混亂，未能反映空間秩序；八廓街外立面照明混亂；大昭寺前廣場照明不足；金頂與寺內照明不佳；燈具安裝未能精益求精；管線外露存在安全隱患；燈具炫光嚴重。

大昭寺夜景照明設計理念

藏地文化自有文字記錄以來，就有轉山、轉湖、轉尼瑪堆等多種跟轉繞有關的儀式，用來表達信徒的宗教情懷。繞轉作為藏地的宗教儀式，它不僅僅是個日常動作，它因“轉”的對象而有了神圣的宗教意味。

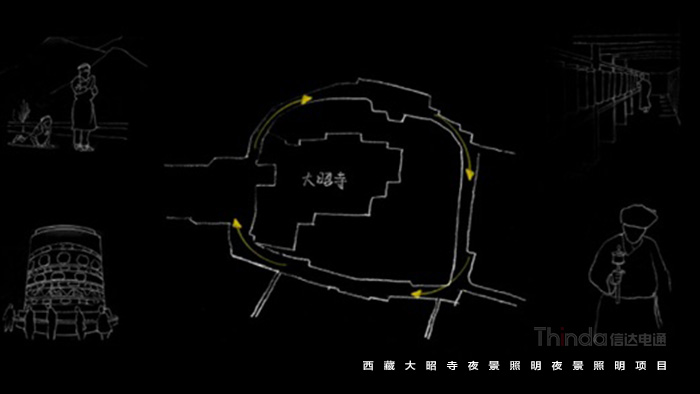

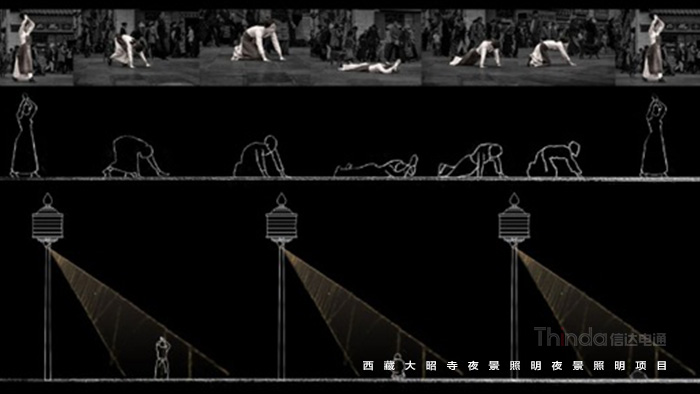

八廓街照明設計是以轉經筒形式的路燈投影經文，圍繞大昭寺一圈，像是一個放大了轉經筒，內部以大昭寺為軸心，外部以經文投影燈圍繞，與佛教性空、輪回、圓融的概念吻合。圓形結構自身，包含的不變性、無限性暗示著經文的永恒性和生生不息。

大昭寺夜景照明設計

大昭寺是四層樓的碉堡式建筑結構，各殿宇樓頂形狀高低不一，為全面營造金頂?shù)囊归g氛圍，信達科技采用投光燈投射金頂?shù)脑O(shè)計方案。投光燈分布在圍繞大昭寺的十個點位上，根據被照物高度、角度設置燈具數量、高度、角度、方向，以實現金頂?shù)恼w亮度統一。

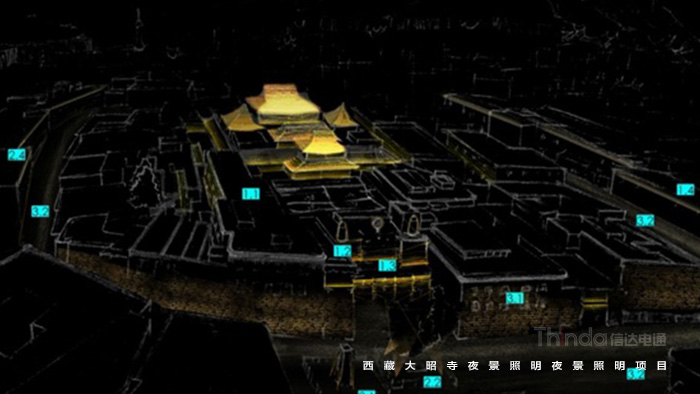

投光燈燈具點位分布示意圖

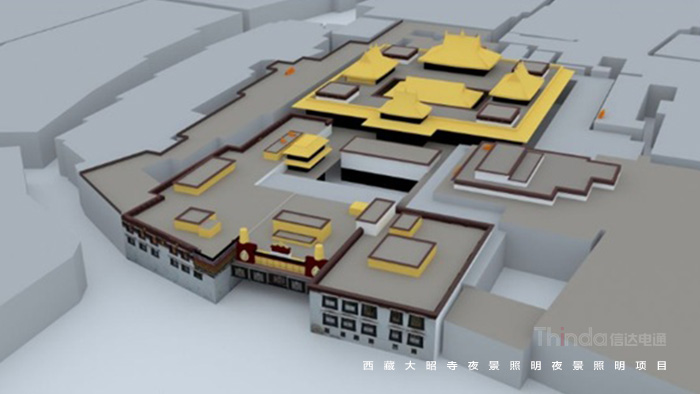

投光燈燈具點位分布三維示意圖

項目組在夜間所有的點位進行了多次的試燈，不斷調整燈具參數，找到最合適的亮化效果。

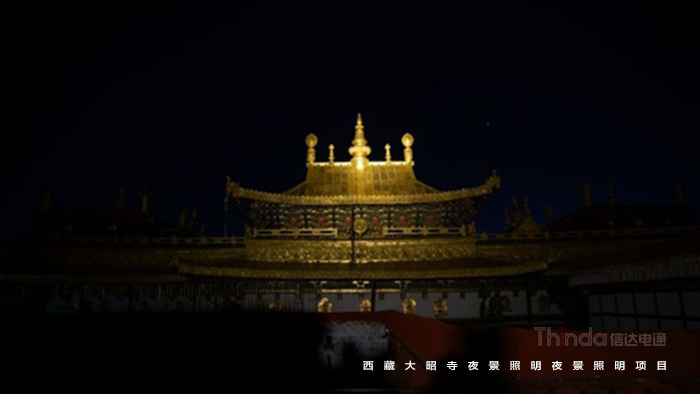

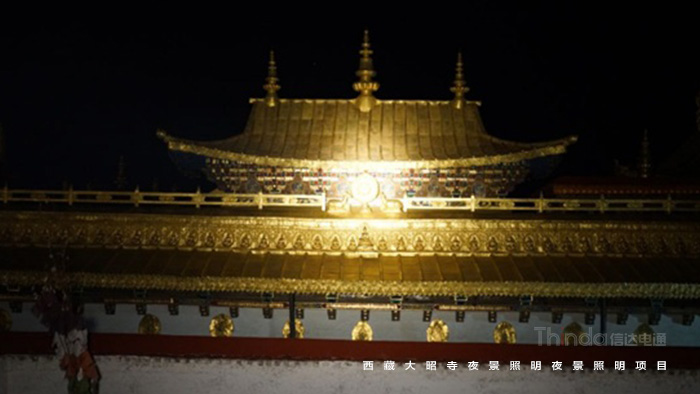

部分點位夜間試燈

大昭寺四周的路燈設計融入轉經筒和酥油燈的元素，造型富有美感又與大昭寺佛教形象和諧統一。燈具采用更加高效、節能、精致的ERCO投光燈，作為基礎照明灑亮路面。

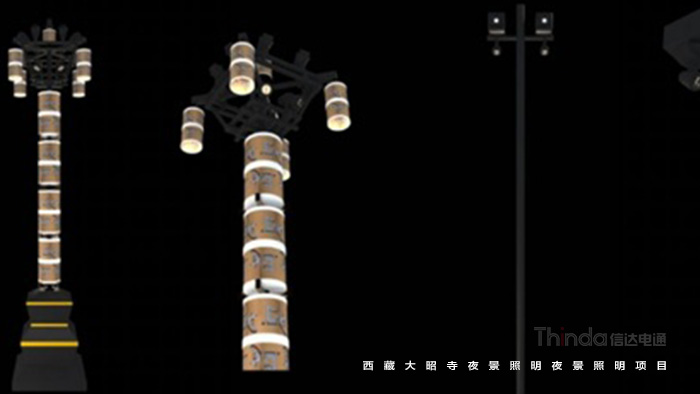

燈桿設計圖

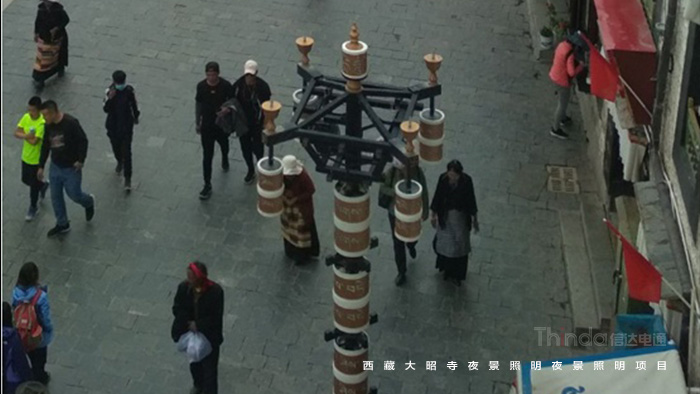

路燈實景圖

1)平日模式下只開啟道路照明，滿足八廓街正常功能照明;

2)節日模式下在道路照明的基礎上開啟重點照明，豐富八廓街的街景照明層次，增添節日氣氛;

3)重大節日模式下所有照明燈具全開，重要節點投影經文開啟，使大昭寺成為一個巨大的轉經筒與朝拜的人一起緩緩轉動。

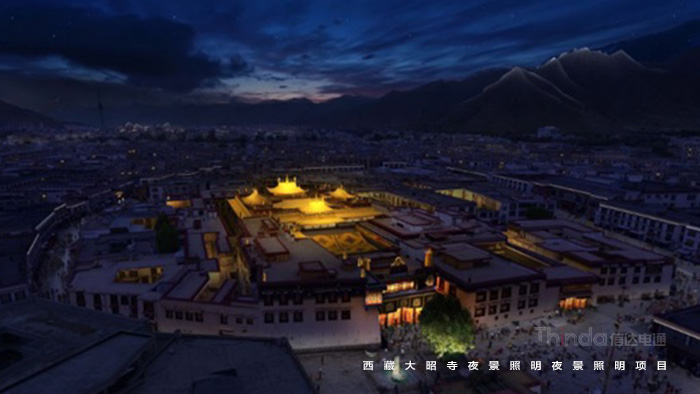

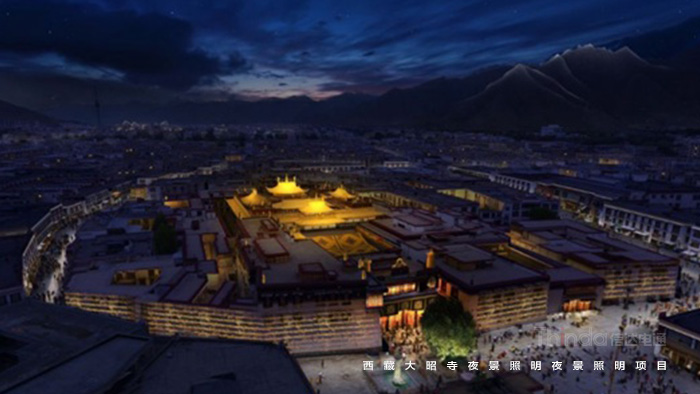

大昭寺平日模式、節日模式設計圖

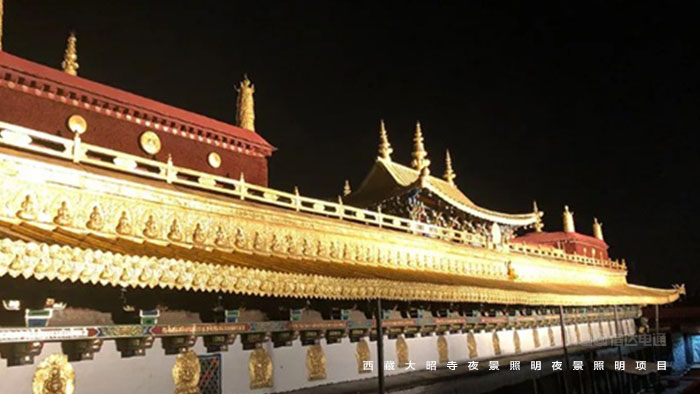

金頂是大昭寺的標志之一，色溫3000k的投光燈營造純凈圣潔的具有佛教氛圍的光環境，還原了樓宇頂部的夜間狀態，凸顯出大昭寺的整體輪廓和層次感，提升了這一拉薩地標建筑的夜間觀賞性，創造出超越平凡的視覺體驗。

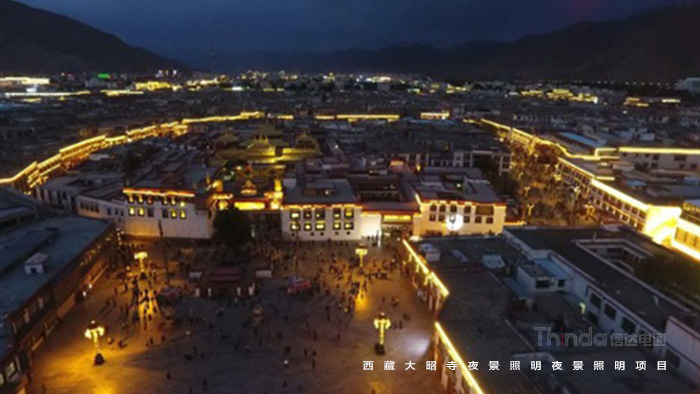

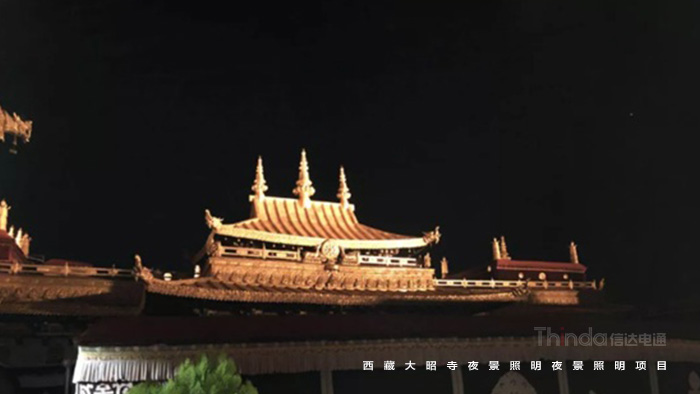

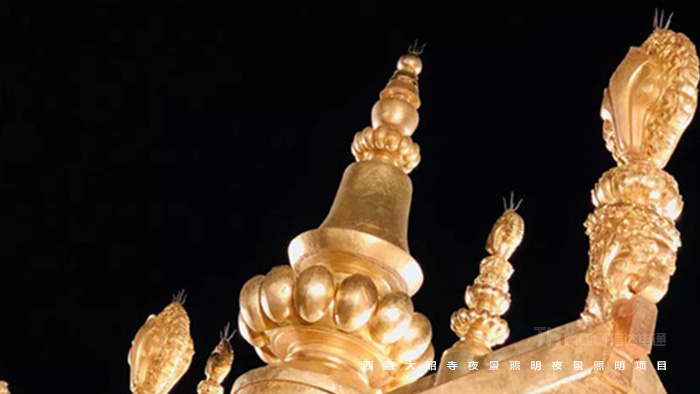

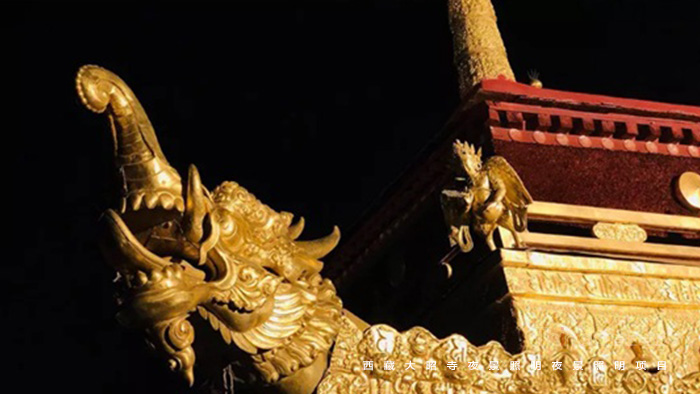

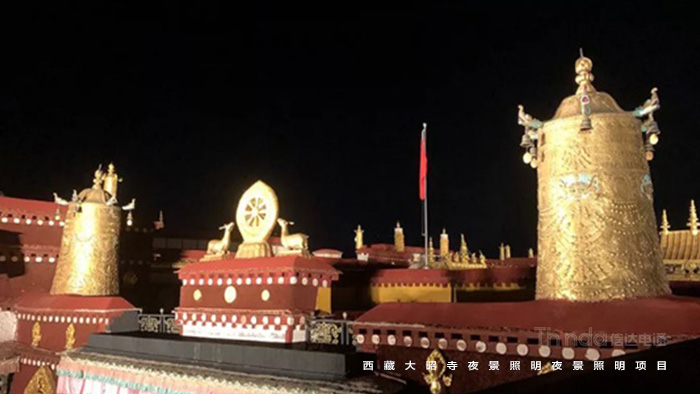

大昭寺亮化實景拍攝

大昭寺照明智控系統

大昭寺的整體照明控制采用信達科技自主研發的鼎立慧聯智能控制系統。控制系統采用手動、時間經緯度、4G智能照明等控制方式，控制模式分為節能、平日、節日三種模式，總控制室設定在管委會樓頂景觀照明控制室。大昭寺四周所有投光燈具使用DALI調光控制系統，主控設備具有RS485擴展接口，同時系統可通過電腦圖形化界面對所有的燈光進行集中控制監視。

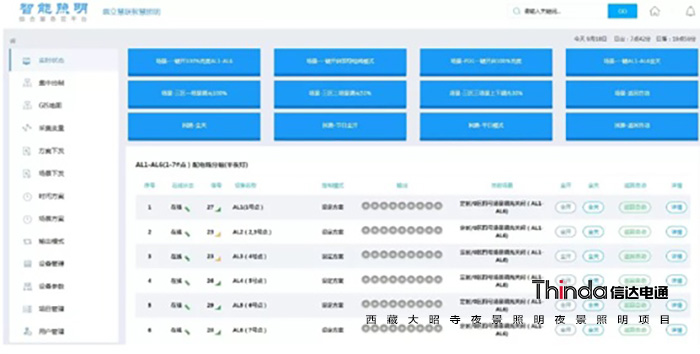

大昭寺亮化智能控制系統操作平臺

智能控制聯動系統整體架構分為總控層、云控層、DALI控制層三級。總控層負責與各建筑、廣場、道路等設備的連接，實現數據傳輸、場景編排以及對燈光變化的聯動控制;云控層負責數據下載、存儲、解析及發送，控制燈光的運行、變化;DALI控制層負責把上級數據信號傳輸至每個燈具。

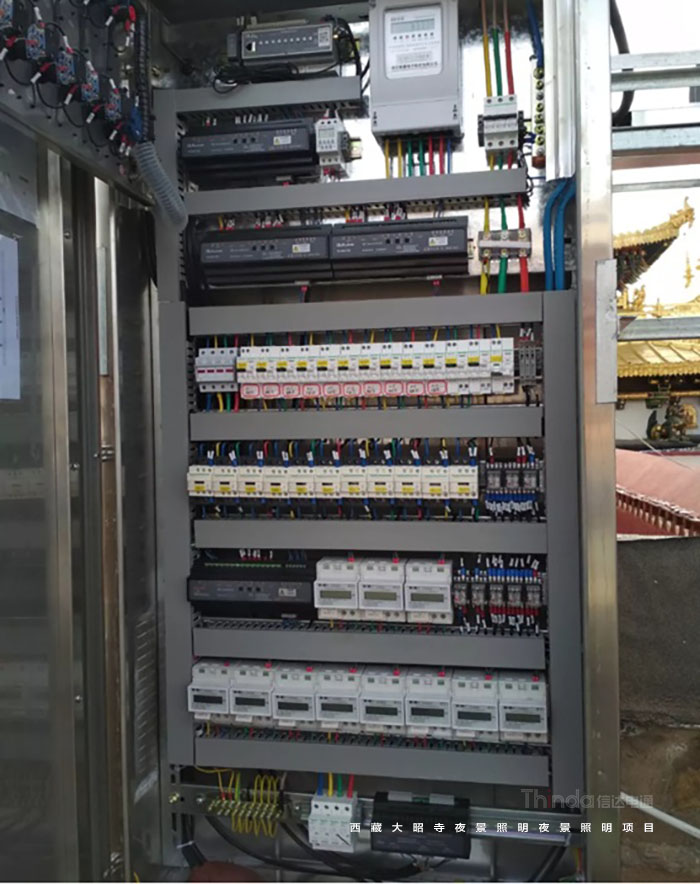

鼎立慧聯集成云智能控制器DALI模塊、電量采集模塊的配電箱

智能控制室

鼎立慧聯云平臺智能照明控制系統運用無線通訊技術和計算機自動化控制管理，使之具備集中開啟、閉合以及動態設定控制、實時監測、數據查詢、安全報警、多媒體實景演示和控制方案選優等功能，實現全天候運行和科學化管理，同時保證操作的便利性，及時性，靈活性。此外，建立城市控制云平臺，實時采集自然信息數據，采用大數據算法將自然環境的數據實時運算，與夜景照明智能控制系統實時通訊，能夠使夜景照明系統在不同的自然狀態下呈現不同的動態效果。

大昭寺寺前廣場

          項目完成后，西藏自治區拉薩市委常委、常務副市長王念東先生一行進行現場檢驗，信達科技董事長王春龍先生主講。

王春龍先生為王念東先生(中間)一行講解

“這佛光閃閃的高原，三步兩步便是天堂。”倉央嘉措的溢美之詞貼切的表達了雪域圣地的美名。亮化提升后，大昭寺夜間照明環境更加和諧，夜間形態完美展現，八廓街、寺前廣場、商業街一帶的照明更具系統性。這也是西藏地區首例控制系統基于智能云平臺的亮化項目。作為藏傳佛教圣地，大昭寺將以全新的形象迎接朝圣者。
